ماژول رله (SSR Relay Module) یک برد الکترونیکی پرکاربرد در سیستم‌ های کنترل و اتوماسیون است که با یک سیگنال کنترلی ضعیف، امکان کنترل تجهیزات با جریان و توان بالا را فراهم می ‌کند. در واقع کار ماژول رله،، قطع و وصل جریان‌ های الکتریکی و کنترل خودکار بارهای مختلف در مدارهای الکترونیکی است. این کار از طریق رله Relay انجام می ‌شود که می تواند تجهیزات را به ‌صورت ایمن و دقیق کنترل کند. ماژول ‌های رله به دلیل اطمینان بالا، انعطاف ‌پذیری مناسب و قیمت مقرون ‌به‌ صرفه، راه حل‌ های کنترلی کارآمد و قابل اعتمادی را ارائه می ‌دهد.
فروش انواع ماژول رله در مدل‌ ها و برند های متنوعی در بازار عرضه می‌ شوند. برای انتخاب و خرید بهترین رله الکترونیکی می ‌توانید از شرکت فنی و مهندسی راد الکتریک استفاده نمایید. این شرکت یکی از وارد کنند گان و توزیع‌ کنند گان معتبر رله سلدوک Celduc فرانسه، رله SSR کروزت Crouzet فرانسه و رله SSR کرایدوم Crydom مکزیک در ایران است که به صورت انحصاری، انواع رله الکترونیکی SSR سلدوک Celduc و ماژول رله را با کیفیت بالا و قیمت مناسب در اختیار مشتریان قرار می ‌دهد.

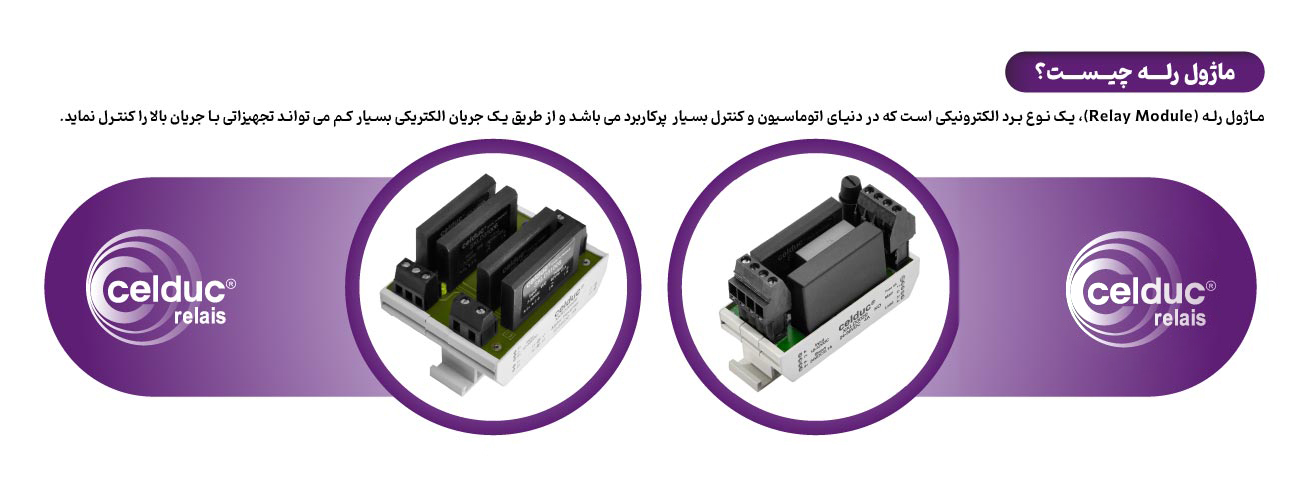

ماژول رله چیست؟

ماژول رله یا کار ت رله، به مجموعه‌ ای از رله‌ ها گفته می ‌شود که روی یک برد الکترونیکی قرار گرفته ‌اند. این ماژول در واقع یک سوئیچ الکتریکی است که با دریافت یک سیگنال کنترلی ضعیف، می ‌تواند جریان‌ ها و ولتاژهای بالا را قطع و وصل کند. ماژول‌ های رله معمولاً با ولتاژهای کنترلی 5 ولت یا 12 ولت کار می ‌کنند و در مدل‌ های مختلفی مانند تک ‌کاناله، 4 ‌کاناله، 8 ‌کاناله و بیشتر تولید می‌ شوند.

از ماژول رله (کارت رله) در کاربردهای متنوعی مانند کنترل روشنایی، اتوماسیون صنعتی، کنترل دما، سیستم‌ های تهویه مطبوع، راه ‌اندازی و کنترل موتور‌ها و بسیاری از مدارهای کنترلی استفاده می ‌شود. علاوه بر رله SSR سلدوک ، این ماژول‌ ها دارای قطعات جانبی مانند دیود های حفاظتی، چراغ‌ های LED برای نمایش وضعیت، مقاومت ‌ها و ترانزیستورها هستند که باعث عملکرد ایمن‌ تر و دقیق‌ تر مدار می‌ شوند.





کار ماژول رله چیست؟

ماژول رله SSR (SSR Relay Module) یک قطعه الکترونیکی است که از یک برد و رله الکترونیکی (مانند رله حالت جامد SSR یا رله معمولی) تشکیل شده است. این ماژول در واقع مانند یک کلید الکتریکی عمل کرده که بدون دخالت دست و به‌ صورت خودکار، مدارهای دیگر را قطع و وصل می ‌کند. ماژول رله Relay ابزاری کاربردی و انعطاف ‌پذیر است که نقش مهمی در اتوماسیون و کنترل انواع تجهیزات و فرآیندها دارد. به دلیل اندازه کوچک و طراحی متنوع، استفاده از آن در فضاهای محدود بسیار آسان است. رله‌ ها به طور کلی به دو دسته تقسیم می ‌شوند:

• رله الکترومکانیکی: این نوع رله از قطعات مکانیکی مانند بوبین و کنتاکت تشکیل شده که با یک سیگنال ضعیف می ‌تواند بارهای الکتریکی با ولتاژ و جریان بالا را کنترل کند.
• رله حالت جامد: (SSR) رله SSR یک رله کاملا الکترونیکی است که بدون قطعات مکانیکی متحرک کار می‌ کند. این نوع رله به‌ جای کنتاکت از قطعات نیمه ‌هادی مانند ترایاک، تریستور یا ترانزیستور برای کنترل جریان استفاده می کند.

به طور خلاصه، ماژول رله این امکان را فراهم می ‌کند که با سیگنال‌ های کنترلی ولتاژ پایین، تجهیزات و بارهای الکتریکی با ولتاژ بالا را کنترل کنید. نحوه عملکرد ماژول رله به این صورت است که با اعمال سیگنال کنترلی، رله فعال شده و جریان به بار می ‌رسد و دستگاه روشن یا راه‌ اندازی می گردد. با قطع سیگنال، رله غیرفعال شده و جریان قطع می‌ شود و در نتیجه بار خاموش یا متوقف خواهد شد. یکی از مزیت‌ های مهم ماژول رله، جدا سازی الکتریکی بین بخش کنترلی و بخش قدرت است. این ویژگی باعث افزایش ایمنی شده و امکان کنترل بارهای بزرگ با سیگنال ‌های کوچک را فراهم می ‌کند. به همین دلیل، Relay Module (ماژول رله) در کاربردهایی مانند اتوماسیون خانگی، کنترل روشنایی، سیستم‌های امنیتی و پروژه‌ های کنترلی بسیار رایج است.





چرا در ماژول رله از رله قدرت استفاده می‌شود؟

رله قدرت یکی از اجزای مهم در ماژول رله است که وظیفه کنترل بارهای با جریان و ولتاژ بالا را بر عهده دارد. در ماژول رله، رله قدرت (آمپر بالا) این امکان را فراهم می ‌کند که با یک سیگنال کنترلی ضعیف، تجهیزاتی مانند موتور، هیتر، پمپ، روشنایی صنعتی و سایر مصرف ‌کننده‌ های پر قدرت به‌ صورت ایمن قطع و وصل شوند. در واقع رله قدرت در ماژول رله نقش واسط بین مدار کنترلی و مدار قدرت را دارد و باعث جداسازی الکتریکی این دو بخش می ‌شود. این ویژگی از آسیب دیدن بردهای کنترلی، PLC یا میکروکنترلرها جلوگیری کرده و ایمنی سیستم را افزایش می ‌دهد.

رله‌ های آمپر بالا یک نوع رله الکترونیکی (SSR) است که در ماژول رله به‌ کار گرفته می شوند و بسته به نوع کاربرد، مزایای خاص خود را دارند. به ‌طور کلی، استفاده از رله قدرت در ماژول رله باعث افزایش توان کنترلی سیستم، عملکرد مطمئن ‌تر و امکان استفاده در کاربردهای صنعتی، اتوماسیون، تابلو برق و سیستم‌ های کنترلی می ‌شود.

کاربرد ماژول رله

کاربرد ماژول رله الکترونیکی به دلیل قابلیت کنترل بارهای الکتریکی با ولتاژ و جریان بالا، بسیار متنوع و گسترده است. این ماژول‌ ها در واقع ابزاری کارآمد و انعطاف ‌پذیر هستند که می ‌تواند سیگنال‌ های کوچک الکتریکی را به کنترل بارهای بزرگ و پرتوان تبدیل کند و در صنایع و پروژه‌ های مختلف استفاده می ‌شوند. مهم ‌ترین کاربرد های ماژول رله عبارت ‌اند از:

• کنترل روشنایی و لامپ‌ ها: روشن و خاموش کردن چراغ‌ ها، نورپردازی صنعتی یا خانگی به صورت اتوماتیک.
• کنترل دما: راه ‌اندازی یا قطع تجهیزات گرمایشی و سرمایشی براساس سنسورهای دما.
• سیستم‌ های تهویه مطبوع: کنترل فن‌ها و کمپرسورها در هواسازها و کولرها.
• کنترل موتورها: راه‌ اندازی، توقف و تغییر جهت موتورهای القایی یا  DC .
• اتوماسیون صنعتی: کنترل تجهیزات و ماشین ‌آلات صنعتی مانند پمپ ‌ها، موتورهای AC و DC، هیترها و فن‌ ها.
• سیستم‌ های امنیتی و نظارتی: فعال یا غیرفعال کردن آژیر، دوربین و سنسورهای حفاظتی.
• پروژه‌های DIY و هوشمند سازی خانه: استفاده در خانه‌ های هوشمند برای کنترل وسایل با موبایل یا ریموت.
• کنترل تجهیزات الکترونیکی حساس: جدا سازی مدار فرمان از بارهای پرتوان برای افزایش ایمنی و عمر دستگاه ها.

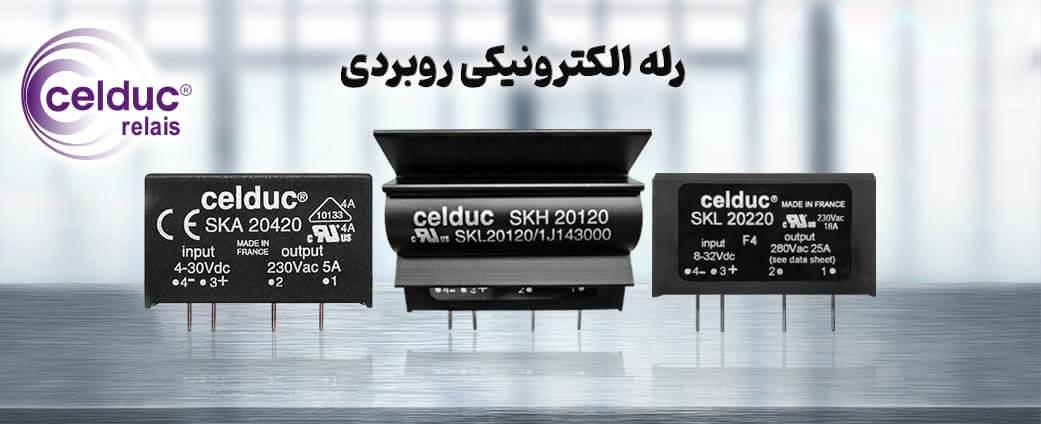

رله روبردی چیست و چرا در ماژول رله کاربرد دارد؟

رله روبردی یا رله بردی (PCB Relay) نوعی رله حالت جامد SSR است که برای نصب مستقیم روی بردهای الکترونیکی طراحی شده و معمولا در ماژول ‌های رله (Relay Module) استفاده می‌ شود. این نوع رله‌ های الکترونیکی همان عملکرد رله‌ های معمولی را دارند، یعنی جریان یا ولتاژ بالا را با یک سیگنال کوچک کنترل می ‌کنند، اما فرم فیزیکی آن ‌ها برای مونتاژ روی بردهای مدار چاپی (PCB) مناسب شده است. ویژگی‌ها و کاربردهای رله روبردی در ماژول رله شامل:

• نصب آسان روی برد: پایه ‌های آن به راحتی روی PCB لحیم می‌ شوند و نیازی به سیم‌ کشی اضافه ندارند.
• کنترل بارهای الکتریکی: همانند رله‌ های استاندارد، توانایی راه‌ اندازی لامپ، موتور، هیتر یا هر بار AC/DC را دارند.
• ترکیب با ماژول رله: روی ماژول رله، رله روی برد به همراه قطعات جانبی مانند دیود محافظ،  نشانگرLED و … نصب می‌ شود.
• ابعاد کوچک و فشرده: ایده آل برای پروژه‌ هایی که فضای محدود دارند.
• ایمنی و جداسازی مدار: بین مدار فرمان و بار الکتریکی جدا سازی ایجاد می‌ کند و همین امر باعث محافظت از آسیب به برد کنترل می شود.

به عبارت ساده، رله روبردی قلب ماژول رله است که با کمک آن می ‌توان بارهای بزرگ را از طریق سیگنال های کوچک کنترل کرد و این ویژگی باعث شده ماژول رله برای اتوماسیون صنعتی، خانه‌ های هوشمند، کنترل روشنایی و سیستم‌های امنیتی کاربرد گسترده ‌ای داشته باشد.





ماژول رله و چه تفاوتی با رله معمولی دارد؟

ماژول رله (Relay Module) یک برد کوچک آماده است که شامل یک یا چند رله به همراه مدارهای راه ‌انداز، محافظ، LED نشانگر و کانکتورهای آسان برای اتصال می ‌باشد. تفاوت اصلی آن با رله معمولی در سادگی نصب و ایمنی بالاتر است. ماژول‌ های رله معمولا برای کار با میکروکنترلرها مانند آردوینو، ESP و رزبری ‌پای طراحی شده اند و بسیار ساده و آسان نصب می گردد.

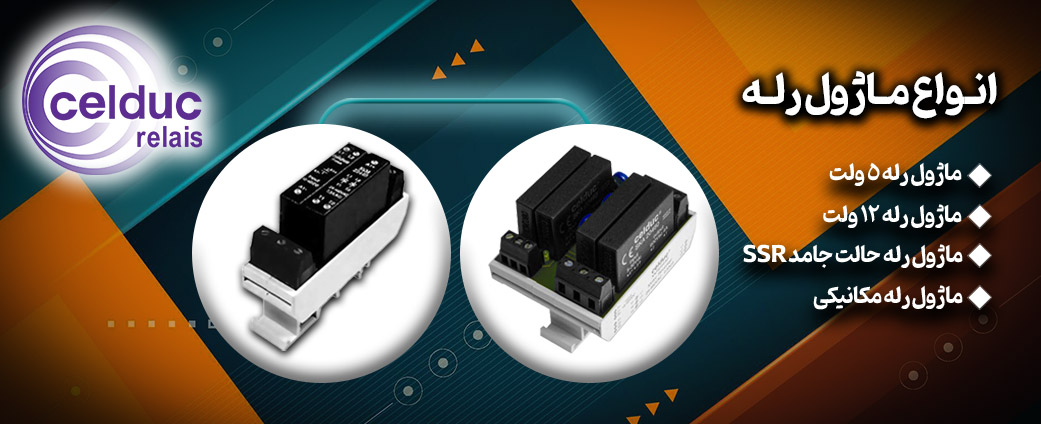

انواع ماژول رله

ماژول‌ های رله را می‌ توان براساس معیارهای مختلفی دسته ‌بندی کرد:

1. انواع ماژول رله براساس تعداد کانال

ماژول های رله از نظر تعداد کانال شامل مدل‌ های تک کانال، 2 کانال، 4 کانال، 8 کانال و بیشتر هستند. هر کانال به‌ طور مستقل می ‌تواند یک مدار یا دستگاه را کنترل کند، بنابراین با انتخاب تعداد کانال مناسب، می‌ توانید همزمان چندین بار الکتریکی را مدیریت و اتوماسیون نمایید. انواع مدار ماژول رله از نظر تعداد کانال به صورت زیر دسته ‌بندی می ‌شوند که شامل:

• رله تک کاناله: کنترل یک بار یا دستگاه الکتریکی.
• رله 2 کاناله: مدیریت همزمان دو مدار یا دستگاه.
• رله 4 کاناله: مناسب برای کنترل چهار دستگاه به طور مستقل.
• رله 8 کاناله و بیشتر: امکان کنترل چندین بار یا تجهیزات به صورت همزمان در سیستم‌ های پیچیده.

تعداد کانال ماژول رله با نیاز کنترل شما و تعداد دستگاه‌ های متصل تعیین می‌ شود. هرچه کانال بیشتر باشد، طراحی دقیق ‌تر و فضای برد بزرگ ‌تر می‌ شود.

2. انواع ماژول رله براساس ولتاژ کاری سیم ‌پیچ

انواع ماژول رله براساس ولتاژ کاری سیم ‌پیچ به دسته‌ های زیر تقسیم می‌ شوند که عبارتند از:

• ماژول رله 5 ولت: مناسب برای کنترل بارهای کوچک و مدارهای دیجیتال با سیگنال ضعیف.
• ماژول رله 12 ولت: رایج‌ ترین نوع برای اکثر پروژه ‌های الکترونیکی و اتوماسیون خانگی و صنعتی سبک.
• ماژول رله 24 ولت: مناسب برای سیستم ‌های صنعتی و کاربردهایی که نیاز به ولتاژ تحریک بالاتر دارند.
• ماژول رله 220 ولت: AC  برای کنترل مستقیم تجهیزات با ولتاژ بالا و کاربردهای صنعتی طراحی شده اند.

انتخاب ماژول رله براساس ولتاژ کاری مناسب باعث عملکرد صحیح رله و افزایش طول عمر ماژول می‌ شود.





مزایای ماژول رله

• کنترل خودکار بارهای پرتوان: با سیگنال‌ های کم‌ قدرت، بارهای الکتریکی بالا را بدون دخالت دستی کنترل می ‌کند.
• امنیت بالا: جدا سازی مدار کنترل و بار از آسیب به برد جلوگیری می ‌کند.
• انعطاف ‌پذیری: در مدل ‌های تک یا چند کاناله و ولتاژهای 5V، 12V یا 220V موجود است.
• نصب آسان: ماژول ‌ها آماده شامل رله، مدار محافظ و LED نشانگر هستند.
• کاربرد گسترده: مناسب اتوماسیون صنعتی، تابلو برق، کنترل روشنایی و سیستم‌های خانگی هوشمند.

معایب ماژول رله

• محدودیت جریان خروجی: هر کانال توان مشخصی را می ‌تواند کنترل کند.
• نیاز به منبع تغذیه کنترل: باید ولتاژ ورودی ماژول با سیگنال کنترل مطابقت داشته باشد.
• فرسایش مکانیکی در رله‌ های الکترومکانیکی : EMR ممکن است بعد از مدت طولانی خراب شود.
• محدودیت سرعت سوئیچینگ: رله‌ های مکانیکی نسبت به SSR کندتر هستند.

ماژول رله چگونه کار می ‌کند؟

ماژول رله یک سوئیچ خودکار است که با دریافت یک سیگنال کوچک، جریان برق بالا را کنترل می ‌کند. وقتی ورودی فعال شود، رله RELAY، جریان را به بار الکتریکی می‌ رساند و آن را روشن یا راه‌ اندازی می‌ کند و با قطع سیگنال، جریان نیز قطع می‌ گردد. این ماژول هم جریان ‌های بزرگ را کنترل می ‌کند و هم باعث محافظت از آسیب دیدن برد کنترل می شود. بنابراین، استفاده از آن برای سیستم های اتوماسیون، روشنایی، موتورها و تجهیزات خانگی یا صنعتی بسیار کاربردی است.

ماژول رله 4 کاناله چیست؟

ماژول رله چهار کاناله، ابزاری کاربردی و انعطاف‌ پذیر است که به شما اجازه می ‌دهد همزمان 4 بار الکتریکی مختلف را با سیگنال ‌های کنترلی ساده مدیریت نمایید. این نوع رله 4 کاناله در دنیای اتوماسیون و کنترل، نقش مهمی در قطع و وصل جریان برق دارد.

ماژول رله 12 ولت چیست ؟

ماژول رله 12 ولت، یک قطعه پرکاربرد در اتوماسیون و کنترل است که با سیگنال‌ های کم‌ ولتاژ، بارهای پرتوان را مدیریت می ‌کند. این ماژول برای دستگاه‌ های 12 ولت مناسب است و معمولاً شامل چند کانال است که هر کانال می‌ تواند یک بار جداگانه را کنترل کند.

ماژول رله 5 ولت چیست ؟

ماژول رله 5 ولت، یک ماژول تک یا چند کاناله است که با استفاده از سیگنال کنترلی ولتاژ پایین (مانند 5 ولت)، می‌ تواند دستگاه‌ های با ولتاژ بالاتر را کنترل کند. این ماژول معمولا برای مدیریت تجهیزات برقی خانگی مانند پنکه، چراغ، بخاری و سایر وسایل مشابه استفاده می ‌شود.

ماژول رله 220 ولت چیست؟

ماژول رله 220 ولت یک سوئیچ الکترونیکی است که وظیفه دارد جریان برق 220 ولت را با فرمان یک سیگنال کم‌ ولتاژ (مثل 5 یا 12 ولت) کنترل کند. به ‌طور ساده، با ارسال یک سیگنال کوچک از میکروکنترلر می‌ توانید دستگاه‌ های برقی خانگی یا صنعتی را روشن یا خاموش کنید.

اجزای اصلی ماژول رله

ماژول‌ های رله معمولاً شامل موارد زیر هستند:

• رله ها (الکترومکانیکی یا حالت جامد SSR): بخش اصلی ماژول رله است که وظیفه کنترل  سوئیچینگ جریان الکتریکی را بر عهده دارد.
• ترانزیستورها: برای تقویت سیگنال کنترل مناسب اند.
• دیود ها: برای محافظت در برابر افزایش ولتاژ به کار می روند.
• مقاومت ‌ها: برای کنترل جریان طراحی شده اند.
• LED ها: برای نشان دادن وضعیت رله (روشن/خاموش) می باشند.

نحوه استفاده از ماژول رله

نحوه استفاده از ماژول رله بسیار ساده و کاربردی است. ابتدا ورودی سیگنال کنترل مدار ماژول رله را به سیگنال ولتاژ پایین (مثلاً 5 یا 12 ولت) از میکروکنترلر یا برد فرمان وصل کنید. سپس خروجی ماژول را به دستگاه یا بار الکتریکی مورد نظر (مانند موتور، چراغ یا هیتر) متصل نمایید. وقتی سیگنال کنترلی فعال شود، رله جریان برق را به بار منتقل می ‌کند و با قطع سیگنال، جریان قطع شده و بار خاموش می ‌شود. به این ترتیب، می ‌توانید بدون نیاز به دخالت دست، بارهای پرتوان را با سیگنال‌ های کم‌ قدرت به‌ صورت امن و خودکار کنترل نمایید.

ماژول رله 2 کانال چیست؟

ماژول رله 2 کانال، یک برد الکترونیکی کوچک است که دو رله مجزا روی آن قرار دارد و می ‌تواند دو بار الکتریکی مستقل را به صورت همزمان کنترل کند. به زبان ساده، با استفاده از سیگنال کنترلی کم ‌قدرت (مثل 5 یا 12 ولت) از میکروکنترلر، آردوینو یا برد فرمان، می ‌توانید دو دستگاه یا بار با ولتاژ بالاتر را روشن یا خاموش کنید، بدون اینکه مستقیما جریان بالای برق را عبور دهید. از کاربردهای رایج این ماژول رله 2 کانال می توان به کنترل همزمان چراغ ‌ها، پنکه‌ ها یا هیترها، استفاده در پروژه‌ های آردوینو و ESP برای اتوماسیون هوشمند و روشن و خاموش کردن موتورها و پمپ‌ ها اشاره نمود.

ماژول رله در تابلو برق و اتوماسیون صنعتی چه نقشی دارد؟

ماژول رله در تابلو برق و اتوماسیون صنعتی نقش یک “کلید هوشمند” را ایفا می‌کند. این ماژول با دریافت سیگنال ‌های کنترلی کوچک، می‌ تواند جریان‌ های برق بزرگ را قطع یا وصل نماید و بارهای صنعتی مانند موتور، هیتر، پمپ و روشنایی را به‌ صورت خودکار مدیریت کند. استفاده از ماژول رله در تابلو برق باعث ایمنی بیشتر، کاهش خرابی تجهیزات و اجرای دقیق فرآیندهای اتوماسیون می ‌شود و نصب و کنترل آن در تابلوهای برق صنعتی، کار را برای اپراتورها ساده و مطمئن می ‌کند.

مدار ماژول رله

مدار ماژول رله نشان می ‌دهد که چگونه یک سیگنال کم ‌قدرت از میکروکنترلر یا برد فرمان می‌ تواند جریان برق بزرگ ‌تر را برای بار کنترل کند. اجزای اصلی مدار ماژول رله شامل:

1. ورودی سیگنال کنترل :(IN) جایی که ولتاژ پایین مثل 5 یا 12 ولت وارد می‌شود.
2. مدار راه‌ انداز رله : (Driver) شامل ترانزیستور یا اپتوکوپلر است که سیگنال ورودی را تقویت و ایزوله می‌ کند تا رله بتواند جریان بار را کنترل کند.
3. رله :(Relay) کلید الکتریکی اصلی که جریان بار را قطع یا وصل می‌ کند.
4. LED  نشانگر: وقتی رله فعال شود، نشانگر LED روشن می ‌شود و وضعیت آن را نمایش می ‌دهد.
5. خروجی بار :(NO/NC/COM) محل اتصال دستگاه‌ های برقی کنترل ‌شده می باشد:

• :NO (Normally Open) اتصال باز است و با فعال شدن رله بسته می ‌شود.
• :NC (Normally Closed) اتصال بسته است و با فعال شدن رله باز می‌ شود.
•  :COM (Common) پایه مشترک جریان خروجی

نحوه عملکرد ماژول رله

وقتی سیگنال کنترل فعال شود، مدار راه ‌انداز رله جریان سیگنال ورودی را تقویت و منتقل می‌ کند تا رله فعال شود. با فعال شدن رله، مسیر جریان برق به بار الکتریکی وصل شده و بار روشن یا راه ‌اندازی می ‌شود. این بار می ‌تواند یک موتور، چراغ، هیتر، پمپ یا هر مصرف ‌کننده دیگری باشد.

اما اگر سیگنال کنترل قطع شود، مدار راه ‌انداز رله غیرفعال شده و رله خاموش می ‌شود. در این حالت، مسیر جریان قطع شده و بار الکتریکی خاموش می ‌گردد. این عملکرد باعث می ‌شود تا با استفاده از یک سیگنال کوچک، بتوان بارهای پرتوان را به صورت ایمن و خودکار کنترل کرد، بدون دخالت مستقیم انسان و بدون خطر آسیب به مدار کنترل یا تجهیزات مصرف‌کننده. همچنین این سیستم، جداسازی کامل بین مدار کنترل و بار الکتریکی را فراهم می سازد تا از آسیب به بردهای فرمان، میکروکنترلرها و سایر تجهیزات حساس جلوگیری شود تا  ایمنی و دوام سیستم را افزایش دهد.

عیب ‌یابی و رفع مشکلات هنگام راه ‌اندازی ماژول رله

عیب ‌یابی و رفع مشکلات هنگام راه‌ اندازی ماژول رله، بخش مهمی از اطمینان عملکرد درست سیستم‌ های الکترونیکی و اتوماسیون صنعتی است. گاهی ممکن است ماژول رله روشن نشود، بارها به ‌درستی قطع و وصل نشوند یا نشانگرهای LED عملکرد نادرستی داشته باشند. برای رفع این مشکلات، ابتدا باید اتصالات برق ورودی و خروجی را بررسی کنید، مطمئن شوید ولتاژ و جریان مناسب به ماژول می ‌رسد و فیوزها سالم هستند. همچنین سیگنال کنترلی از میکروکنترلر یا برد فرمان باید مورد بررسی قرار گیرد. در صورت مشاهده گرمای بیش از حد یا عملکرد ناپایدار، از نصب صحیح هیت‌ سینک و رعایت فاصله مناسب با سایر قطعات اطمینان حاصل نمایید. با رعایت این نکات ساده، می ‌توان از خرابی زودرس ماژول رله جلوگیری کرده و عملکرد پایدار تجهیزات صنعتی و اتوماسیون را تضمین نمود.

راهنمای کامل انتخاب و خرید ماژول رله

ماژول رله ابزاری هوشمند برای کنترل بارهای پرتوان با سیگنال ‌های کم‌ قدرت است. برای انتخاب و خرید بهترین ماژول رله، چند نکته مهم را باید در نظر بگیرید:

• تعداد کانال‌ ها: بسته به تعداد بارهایی که می‌ خواهید کنترل کنید، ماژول یک کاناله، 4 کاناله، 8 کاناله یا بیشتر را انتخاب کنید.
• ولتاژ کنترل: ماژول‌ ها معمولا با ولتاژهای 5 ولت، 12 ولت، 24 ولت و 220 ولت   ACکنترل می‌ شوند، حتما ولتاژ مناسب با برد کنترل خود را انتخاب کنید.
• نوع رله: رله‌ های الکترومکانیکی برای کاربردهای معمولی مناسب‌ اند، اما رله حالت جامد (SSR) سرعت بالا، عمر طولانی و عملکرد بدون نویز دارند.
• توان و جریان خروجی: مطمئن شوید رله بتواند جریان و ولتاژ بارهای شما را تحمل کند تا از سوختن ماژول رله جلوگیری شود.
• ویژگی‌ های اضافی: برخی ماژول‌ ها دارای نشانگر LED ، دیود محافظ و ترانزیستور راه‌ انداز هستند که امنیت و راحتی استفاده را افزایش می ‌دهند.

با توجه به این نکات، می‌ توانید ماژول رله ‌ای را انتخاب کنید که برای پروژه ‌های خانگی، صنعتی یا اتوماسیون شما مناسب باشد. خرید ماژول رله از فروشگاه اینترنتی راد الکتریک با برندهای معتبر، تضمین کننده کیفیت و عملکرد طولانی ‌مدت ماژول رله شما را فراهم می ‌کند.

ساخت ماژول رله

ساخت ماژول رله به شما این امکان را می ‌دهد تا با استفاده از سیگنال‌ های کم‌ ولتاژ، بارهای الکتریکی پرتوان را کنترل نمایید. برای این کار به چند قطعه اصلی اعم از رله الکترومکانیکی یا SSR ، ترانزیستور یا اپتوکوپلر، دیود محافظ، نشانگر LED و برد مدار چاپی (PCB) نیاز دارید. روش ساخت ماژول رله به این صورت است که ابتدا مسیر ورودی سیگنال کنترلی، خروجی بار و مدار راه‌ انداز رله را روی برد مشخص کنید (بهتر است از نرم‌ افزارهای طراحی PCB استفاده شود). سپس، قطعاتی مانند ترانزیستور، دیود، مقاومت، LED و رله های الکترونیکی را روی PCB لحیم کنید. دقت در قرارگیری قطعات باعث عملکرد بهتر و ایمنی مدار می ‌شود. برای اتصال ورودی و خروجی، پایه‌ های ورودی را به منبع سیگنال کنترلی (مثلاً میکروکنترلر یا برد فرمان) و پایه‌ های خروجی را به بار مورد نظر متصل کنید. و در نهایت برای تست و بررسی عملکرد، با اعمال سیگنال ورودی، عملکرد رله را بررسی کرده و از روشن و خاموش شدن صحیح بار مطمئن شوید.

سخن پایانی

در این مقاله، با مفهوم ماژول رله، انواع مختلف آن، کاربردها و همچنین مزایا و معایب این قطعه الکترونیکی کاربردی آشنا شدید. در واقع کار ماژول رله، کنترل خودکار جریان برق است. این ماژل با دریافت یک سیگنال کنترل کوچک، توانایی مدیریت بارهای الکتریکی بزرگ را دارد و استفاده از آن در کاربردهای متنوعی مانند روشن و خاموش کردن چراغ‌ ها، فن ‌ها، بخاری ‌ها، راه‌ اندازی و توقف موتور‌ها، کنترل دما و رطوبت در سیستم ‌های صنعتی و اتوماسیون، به کار می رود. ماژول رله  SSR، ابزارهای الکترونیکی قدرتمندی هستند که انعطاف ‌پذیری و قابلیت اطمینان بالایی دارند و برای کنترل طیف گسترده‌ ای از تجهیزات الکتریکی مناسب هستند. ماژول رله، به ویژه رله SSR سلدوک، یک ابزار حیاتی در کنترل و اتوماسیون است که با استفاده از انواع آن مانند رله قدرت و رله روبردی، امکان کنترل ایمن و دقیق بارهای پرتوان را با سیگنال‌ های کم‌ ولتاژ فراهم می ‌کند.
